Индикатор уровня стерео аудио сигнала 12 уровней - это набор, с помощью которого Вы сможете самостоятельно осуществить сборку индикатора уровней аудио сигнала.

2-х канальный индикатор уровня аудио сигнала поддерживает режим автоматического контроля усиления (AGC) для стабильной работы на любой громкости.

При нажатии кнопки около 10 секунд восстанавливаются все заводские настройки индикатора.

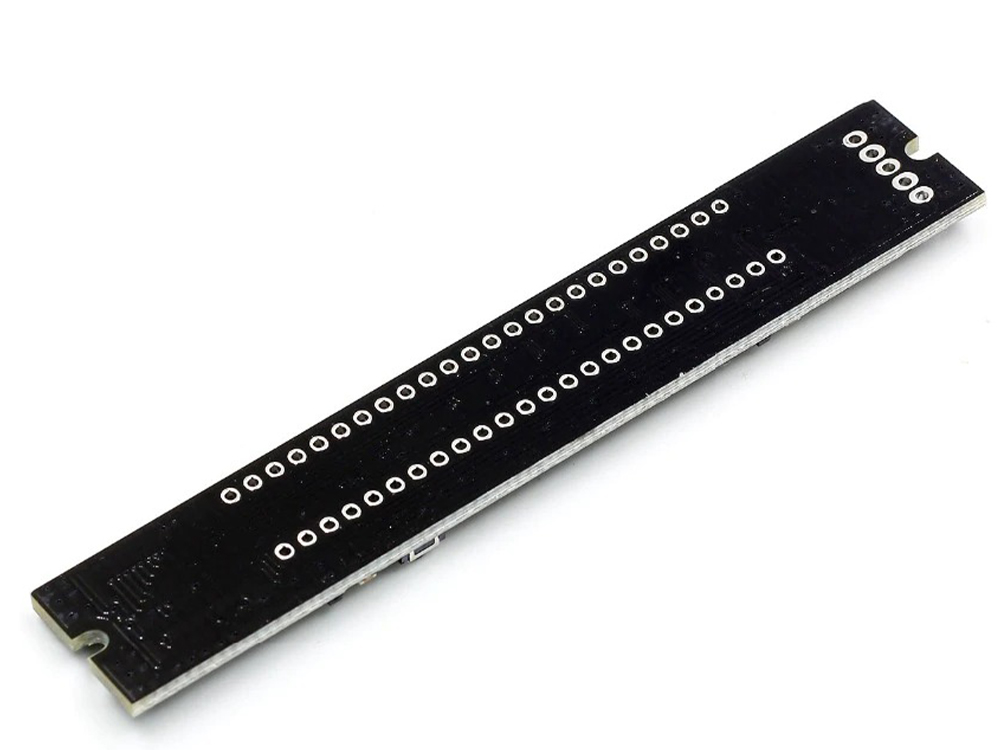

Все SMD компоненты уже распаяны на плате. Необходимо припаять 2 индикатора, а также разъем для подключения кабеля.
Собран на основе микроконтроллера STM8S003F3 и популярного операционного усилителя LM358. На плате находится 2 стабилизатора напряжения L05 SOT-23.

Входное напряжение 7-12В, 100 мА.

Размеры платы 8 см х 1,4 см.

Состав цветов светодиодов индикатора:

1. Зеленых - 7 шт.
2. Оранжевых - 2 шт.
3. Красных - 3 шт.

Вы сможете воспользоваться одним из 7 эффектов индикации, включающих отображение пиков и удержание отображения сигналов.

Характеристика:

• Напряжение питания: 7 - 12 В, 100 мА
• Размер платы: 8 см х 1,4 см
• Цвета светодиодов индикатора: зеленых-7 шт, оранжевых-2 шт, красных-3 шт

Комплект поставки:

• Индикатор уровня стерео аудио сигнала 12 уровней
