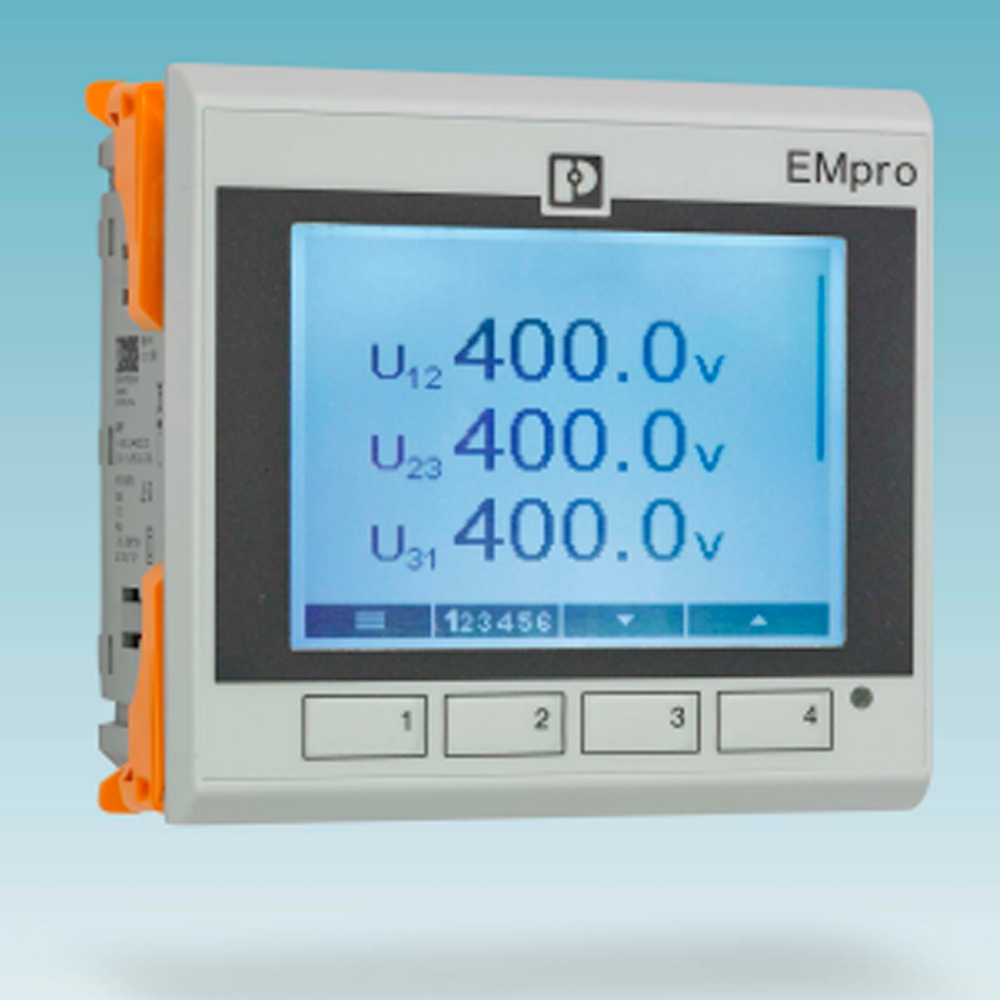

Энерго измерительный прибор EMpro EEM-MA77X Серый

Энерго измерительный прибор EMpro EEM-MA77X Серый

Технические характеристики:

• Характеристики изделия-
  • Тип изделия: Энерго измерительный прибор
  • Серия изделий: EMpro
  • Категория перенапряжения: III (300 B)
• Электрические характеристики-
  • Гальваническая развязка: МЭК 61010-1 (Категория перенапряжения III при 300 В перем. тока; Категория перенапряжения II при 600 В перем. тока) х3
  • Испытательное напряжение: 4 кВ AC (50 Гц, 1 мин)
  • Макс. мощность потерь при номинальных условиях: 10 ВА
  • Тип сети: 3-фазная (3- или 4-проводная), 2-фазная (2-проводная) и 1-фазная (1-проводная)
  • Диапазон напряжения питания: 100 В AC ... 400 В AC (±20 %); 150 В DC ... 250 В DC (±20 %)
  • Потребляемая мощность: ≤ 4 Вт
  • Номинальная частота: 50 Гц ... 60 Гц (АС, синусоидальный)
• Входные данные-
  • Общая информация:
    • Принцип измерения: Измерение эффективного значения (TRMS)
    • Измеряемые параметры: Пер. ток, синусоидальный (50/60 Гц)
    • Мониторинг высших гармоник: до 63 гармонических составляющих
    • Описание входа: Цифровой вход согл. МЭК/EN 61131-2 (тип 3)
    • Количество: 1
    • Входной сигнал напряжения: 24 В DC; 0 В DC ... 30 В DC
    • Входной сигнал тока: 2 мА ... 15 мА
    • Устройство защиты: 250 мА (быстродействующий)
  • Измерение: Напряжение:
    • Наименование, вход: Измерительный вход для сигнала напряжения V1, V2, V3
    • Диапазон входных напряжений напрямую: 35 В AC ... 690 В AC (Фаза/фаза); 20 В AC ... 400 В AC (Фаза/нейтраль)
    • Диапазон входных напряжений через внешние трансформаторы: 60 В AC ... 2000000 В AC (первичный); 60 В AC ... 400 В AC (вторичный)
    • Стойкость к воздействию перенапряжений: 760 В AC (Фаза/фаза)
    • Точность: 0,2 %
    • Потребляемая мощность: < 2 ВА
  • Измерение: Ток
    • Наименование, вход: Измерение тока I1, I2, I3
    • Входной ток: 1 A (вторичный); 5 A (вторичный)
    • Диапазон измерения тока: 1 A ... 20000 A (первичный)
    • Нагрузочная способность по максимальному току: 6 A (I_макс.)
    • Порог срабатывания номинального измерительного диапазона: 10 мА (1 A); 50 мА (5 A)
    • Точность: 0,2 %
    • Перегрузка по току: 50 А на 1 с
    • Потребляемая мощность: < 0,5 ВА
  • Измерение: Мощность
    • Точность: 0,5 %
    • Активная энергия (IEC 62053-22): Класс 0,5 S
    • Реактивная энергия (IEC 62053-23): Класс 2
    • ANSI C12.20: Класс 0,5 S
• Выходные данные-
  • Описание выходов: Цифровой выход согл. МЭК/EN 61131-2 (тип 3)
  • Количество: 1
  • Выходной сигнал, ток: ≤ 100 мА
  • Выходной сигнал, напряжение: 24 В DC
  • Устройство защиты: 250 мА (быстродействующий)
• Характеристики клемм-
  • Ток / Напряжение / Питание
    • Тип подключения: Винтовые зажимы
    • Длина снятия изоляции: 8 мм
    • Резьба винтов: M3
    • Сечение жесткого провода: 0,2 мм² ... 6 мм²
    • Сечение гибкого провода: 0,2 мм² ... 4 мм²
    • Сечение проводника AWG: 24 ... 10
    • Момент затяжки: 0,5 Нм ... 0,6 Нм
  • Цифровой ввод-вывод / связь
    • Тип подключения: Винтовые зажимы
    • Длина снятия изоляции: 7 мм
    • Резьба винтов: M3
    • Сечение жесткого провода: 0,14 мм² ... 2,5 мм²
    • Сечение гибкого провода: 0,14 мм² ... 1,5 мм²
    • Сечение проводника AWG: 26 ... 14
    • Момент затяжки: 0,5 Нм ... 0,6 Нм
• Интерфейсы-
  • ​Данные: Сетевой интерфейс
    • Протокол связи: Modbus/TCP; REST
    • Тип подключения: RJ45
• Размеры-
  • ​Ширина: 96 мм
  • Высота: 96 мм
  • Глубина: 58 мм
• Экологические условия и условия эксплуатации-
  • Условия окружающей среды
    • Степень защиты: IP54 (Дисплей (+ EEM-MA-IP)); IP20 (Корпус)
    • Температура окружающей среды (при эксплуатации): -10 °C ... 55 °C
    • Температура окружающей среды (хранение/транспорт):-40 °C ... 70 °C
    • Высота: ≤ 2000 м
    • Макс. допустимая отн.влажность воздуха (при эксплуатации): ≤ 95 % (без образования конденсата)
• Режим работы: Применение внутри помещений.
• Вес/шт. (без упаковки): 522,3 g

Комплект поставки:

EEM-MA77X Измерительный прибор - 1шт.

Инструкции по эксплуатации на разных языках -5шт.
