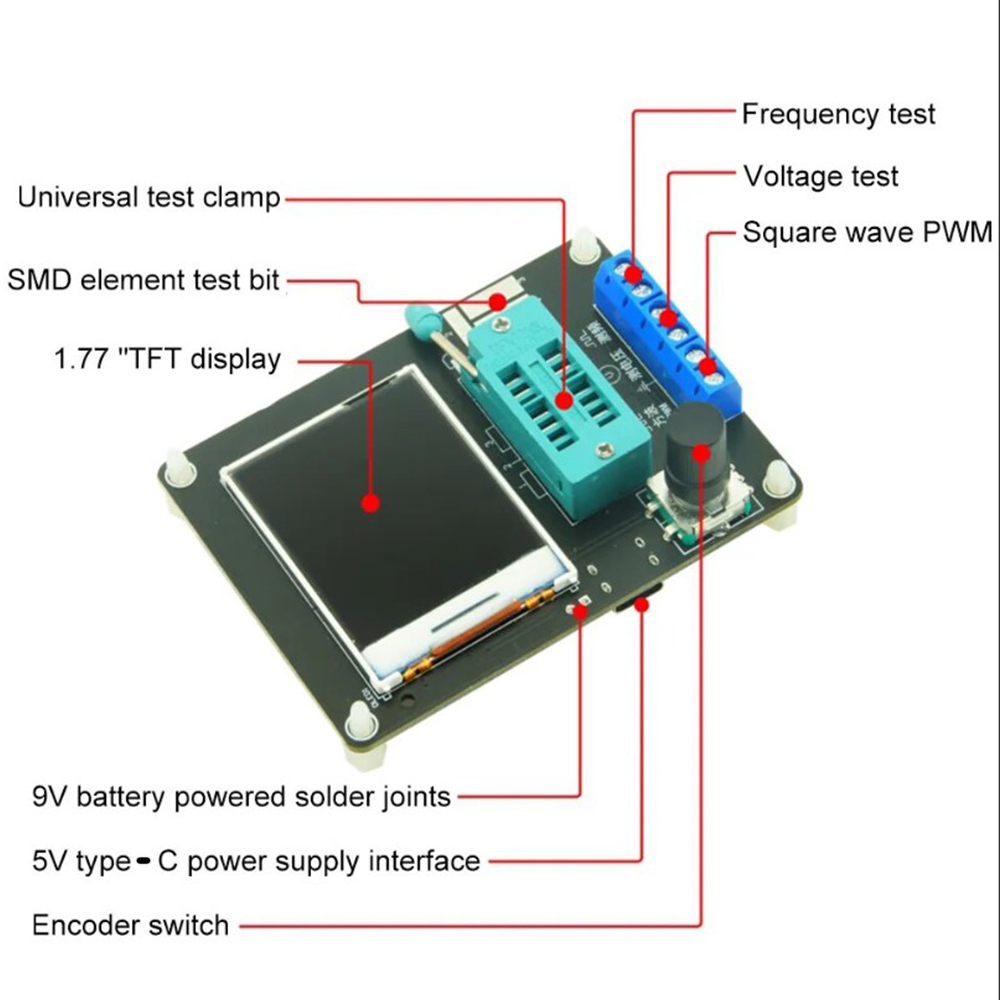

Комбинированный измеритель ESR LCR вольтметр частотомер генератор прямоугольных сигналов - многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, полевых транзисторов, диодов, двойных диодов, тиристоров, SCR, автоматического определения выводов транзисторов. Его также можно использовать в качестве генератора прямоугольных сигналов и сигналов ШИМ.

Цифровой LCD-дисплей для удобства чтения, может отображать измеренные данные и графику.
Тестер управляется поворотным переключателем энкодером. Поворотный переключатель энкодер может иметь в общей сложности 6 видов операций: короткое нажатие, длительное нажатие, вращение влево, вращение вправо, удержание вращения влево, удержание вращения вправо. Интерфейс прибора на русском языке что значительно облегчает его использование.
Основной чип — это DIP, который энтузиасты электроники могут легко сделать своими руками или обновить основной чип.
Источник питания DC 5V через разъем USB Type-C, а также возможно припаять источник питания 9В
Автоматическое отключение, ток отключения составляет около 20 нА.
Проверяет коэффициент усиления тока с общим эмиттером транзисторов NPN и PNP, пороговое напряжение база-эмиттер, ток утечки коллектор-эмиттер.
Поддержка измерения 2 резисторов, отображение их положительного и отрицательного напряжения во включенном состоянии.
Максимальное разрешение измерения сопротивления 0,01 Ом, можно измерить до 50 МОм.
Автоматически проверяет контакты компонента и отображает их на дисплее.
Измеряет пороговое напряжение и емкость затвора полевого транзистора.
Для резистора сопротивлением 2100 Ом при измерении его индуктивности диапазон измерения составляет от 0,01 мГн до 20 Гн.
Может использоваться в качестве генератора сигналов и измерителя частоты: диапазон частот от 1 Гц до 2 МГц, может генерировать сигналы ШИМ (широтно-импульсной модуляции) от 1% до 99%.

Примечание: Перед измерением емкости конденсатор необходимо разрядить, в противном случае есть вероятность повреждения прибора.



Характеристики:

• микроконтроллер: ATmega328/HW-849A (в DIP-корпусе)
• версия прошивки: Version 1.12k
• напряжение питания: 9 В, DC 5V
• интерфейс питания: USB Type-C
• рабочий ток: 30 мА
• дисплей: диагональ 1,8 дюйма, разрешение 160 х 128 пикселей, глубина цвета High Color
• диапазон измерения сопротивления: 0,01 Ом – 50 МОм
• диапазон измерения емкость: 25 пФ – 100 мкФ
• диапазон измерения индуктивности: 0,01 мГн – 20 Гн
• диапазон измерения частоты: 1 Гц – 1 МГц
• диапазон измерения напряжения (постоянного): 0,01 – 50 В
• генератор прямоугольных импульсов с частотой: 1000 мГц – 2 МГц
• 10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%
• определяет: ESR, RLC, распиновку тиристоров, симисторов
• определяет параметры диодов: падение напряжения, ёмкость перехода, распиновку
• определяет параметры транзисторов: тип (NPN, PNP, N-P channel MOSFET JFET), распиновку и отображает наличие защитного диода
• размеры: 78 х 68 х 31 мм
• вес: 65 г.

Комплект поставки:

• Комбинированный измеритель ESR LCR вольтметр частотомер генератор прямоугольных сигналов - 1 шт
• Пластиковый тест для хранения - 1 шт
