Репитер GSM - это прибор, для усиления и расширения зоны покрытия мобильной связи. Это очень сложное устройство, которое работает в комплекте с антеннами и кабелями.

В помещениях со слабым GSM сигналом, репитер способствует усилению сигнала, значительно уменьшает вероятность обрыва связи во время разговора, а также провалов во время сеансов связи. На лицевой панели GSM 1800 МГц репитера имеется небольшой дисплей, на котором отображается информация о статусе подключенных антенн и уровне принимаемого сигнала в точке расположения внешней антенны. Такой прибор отлично подойдет для установки в бизнес-центрах, подвальных помещениях, коттеджах и т.д.

Порядок установки репитера:

1) Необходимо установить внешнюю антенну так, чтобы она была направлена на ближайшую вышку мобильного оператора, местом для установки может быть крыша дома или офиса, ветка дерева и т.п. Очень важно, чтобы внешняя антенна находилась на более высоком уровне по отношению к внутренней антенне (длина идущего в комплекте с внешней антенной коаксиального кабеля составляет 10 метров);

2) Устанавливаем внутреннюю антенну так, что бы репитер с установленной на него внутренней антенной, находился на расстоянии не меньше 10 метров от внешней антенны, чем больше будет расстояние между антеннами, тем лучше будет качество сигнала;

3) Кабель внешней антенны подключается к разъему BTS, внешняя антенна подключается к разъему Mobile, и только после этого можно подключить репитер к сети питания, в противном случае несоблюдение порядка установки может привести к поломке самого репитера;

4) Репитер готов к работе и через несколько минут, если Вы правильно все подключили, то сигнал от любого из имеющихся в зоне доступа операторов связи будет усилен по возможности до максимального уровня.

Внутренняя и внешняя антенны желательно должны быть разделены препятствием, которое не будет пропускать сигнал связи. Важно также разделять горизонтальные плоскости антенн (например: наружная на крыше, внутренняя - внутри дома, в нижней его части). В противном случае возможен нежелательный эффект эха, когда репитер будет усиливать свой собственный сигнал.

Возможные неполадки:

• Нет сигнала - постарайтесь направить антенну так, что бы она была максимально точно направлена на ближайшую вышку сотового оператора, попробуйте изменить положение наружной антенны, убедитесь, что сигнал в зоне наружной антенны не слабее -70Дбм, увеличьте дистанцию между внешней и внутренней антеннами.

• Предупреждение: GSM репитер, усилитель мобильной связи не может создать сигнал из ничего. Там где нет никакого покрытия в принципе, работа усилителя сигнала не возможна. Если хоть какой-то слабенький сигнал (может периодический) мобильного оператора будет, то данное устройство превратит его в нормальный для связи.

Характеристики:

• Рабочая частота: 1800 МГц
• Покрытие: до 200 м2 (заявлено производителем)
• Усиление: прибл. 60 дБ
• Максимальная выходная мощность: прибл. 17 дБм
• Сопротивление: 50 Ом
• Питание от сети
• Размер репитера: 114х85х20 мм

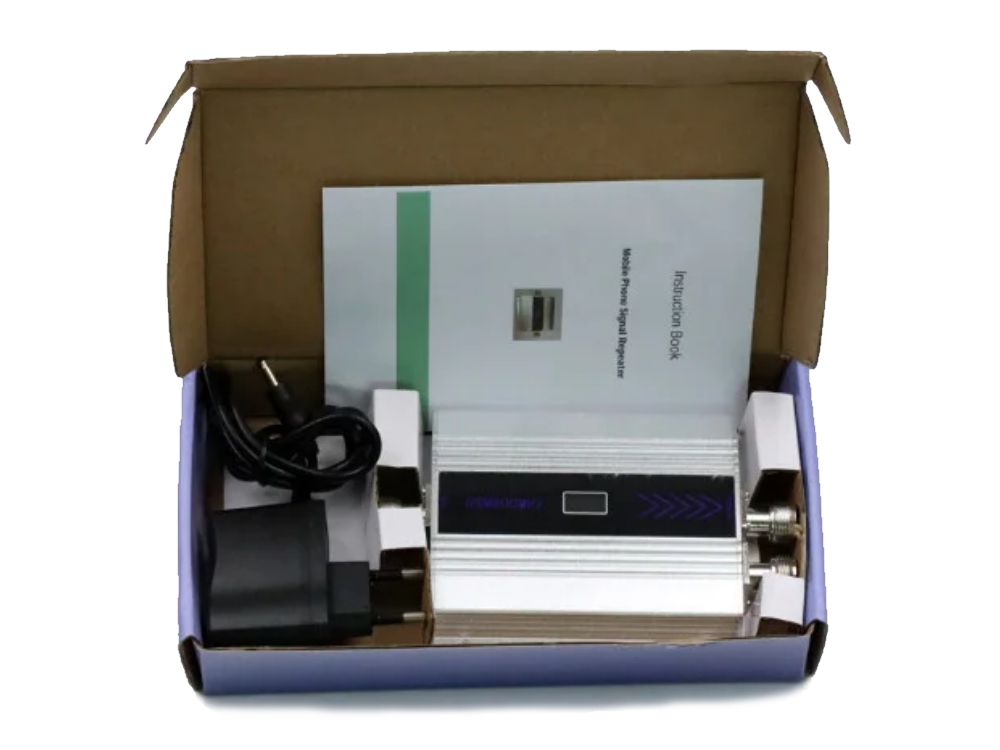

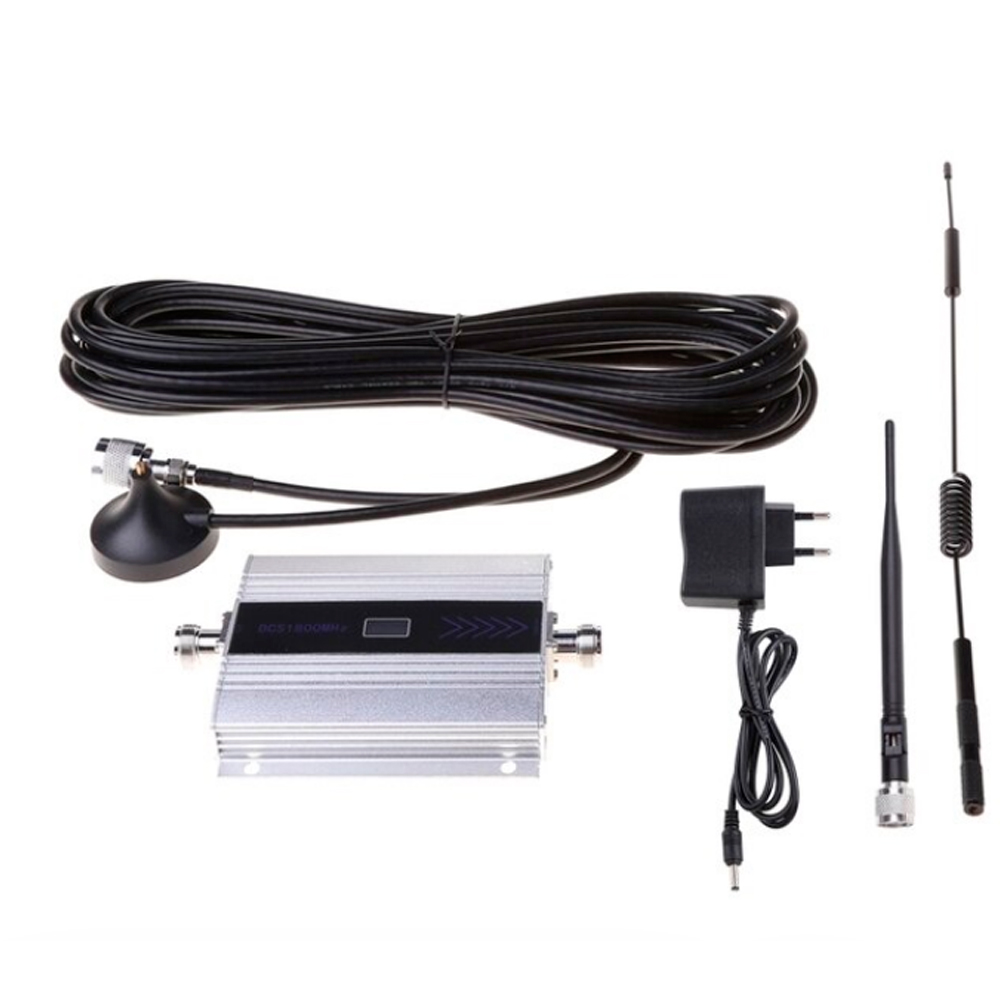

Комплект поставки:

Усилитель сигнала 1800 МГц - 1 шт.
Адаптер питания - 1 шт.
Внутренняя антенна - 1 шт.
Наружная антенна - 1 шт.
Руководство пользователя - 1 шт.
