Оптичний вимірювач потужності з візуальним дефектоскопом Kelushi DXP-30D

Оптичний вимірювач потужності з візуальним дефектоскопом Kelushi DXP-30D

Оптичний вимірювач потужності з візуальним дефектоскопом Kelushi DXP-30D - це оптичний тестер, який поєднує в собі два необхідних пристрої для тестування оптичного волокна.

По-перше це вимірювач потужності оптичного сигналу потужністю від -70 до +10 dBm на довжинах хвилі (850, 980 1300, 1310, 1490, 1550) нм. Він може вимірювати як потужність сигналу (робочого або еталонного), так його загасання в кабелі (в парі з еталонним джерелом сигналу).

В даному вимірнику потужності оптичного сигналу використаний детектор типу InGaAs, що дозволяє проводити вимірювання високої точності при мініатюрних розмірах. Цей детектор має переваги в порівнянні з кремнієм і арсенідом галію, зважаючи більшої рухливості носіїв заряду.

Характеристики вимірювача потужності:

• Вимірювач потужності -70 +10 дБм
• Довжина хвилі калібрування (нм): 850 ~ +1625
• Тип детектора: InGaAs
• Похибка (дБ): +0,2 (5%)
• Частоти Гц: 270 330 1000 2000
• Довжини хвиль нм: 850, 980 1300, 1310, 1490, 1550

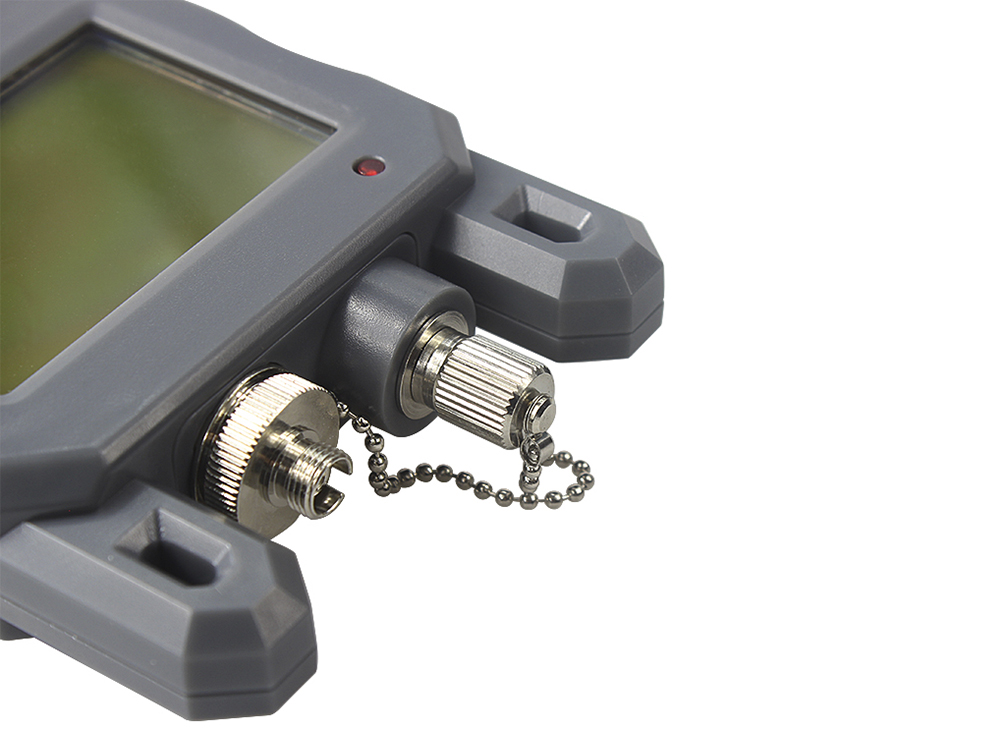

• Роз'єм: FC / SC / змінний
• Час роботи батареї (ч): 240 без підсвічування
• Робоча температура: -10 +60 С
• Температура зберігання: -25 +70 С
• Розмір (мм): 180 х 83 х 28
• Вага (г): 260

По друге це візуальний дефектоскоп який використовується для візуального контролю ушкоджень і дефектів в оптичному волокні. Для пошуку дефектів використовується надяскравих випромінювання у видимому спектрі (650nm це червоний колір). В результаті місця дефектів і пошкоджень під час тесту яскраво світяться червоним світлом.

Візуальний дефектоскоп простий у використанні, він призначений для роботи з роз'ємами типу  SC ,  FC  або  ST  без додаткових перехідників.

Вихідна потужність візуального дефектоскопа 1 мВт.

Характеристики дефектоскопа:

• Довжина хвилі: 650 нм
• Тип випромінювача: LD
• Вихідна потужність: 1 мВт
• Оптичний роз'єм: універсальний роз'єм 2,5 мм
• Частота: 2 Гц

Електроживлення пристрою здійснюється від двох батарей АА.

Комплект поставки:

Оптичний вимірювач потужності з візуальним дефектоскопом Kelushi DXP-30D - 1шт.
