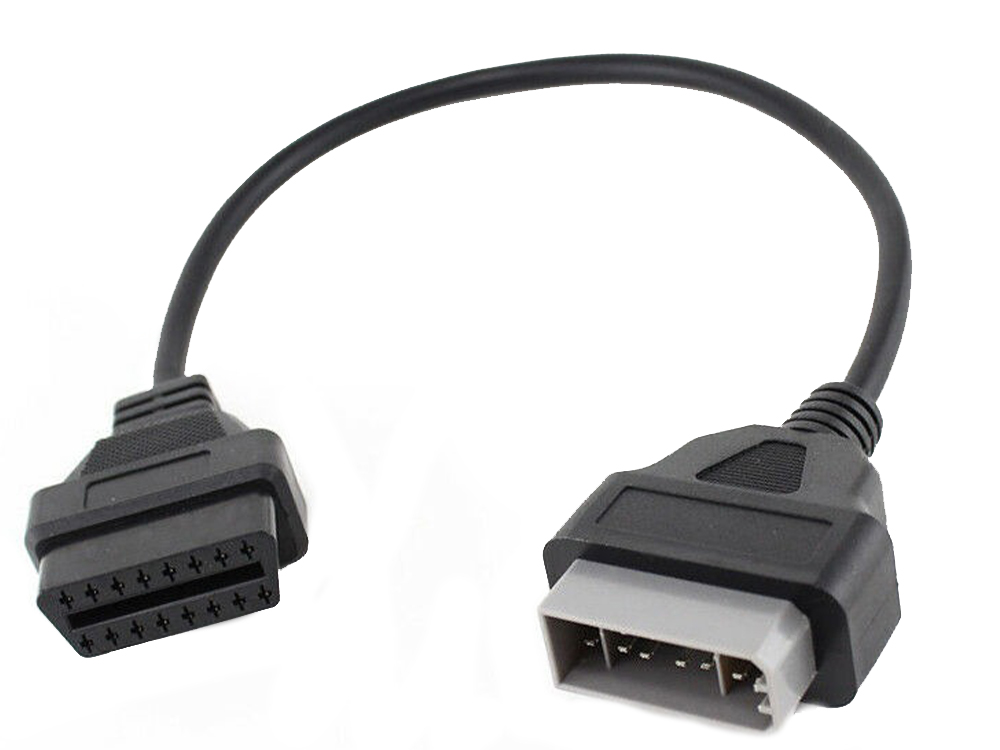

Кабель переходник для Nissan 14 pin к 16 pin OBD2

Кабель переходник для Nissan 14 pin к 16 pin OBD2

Кабель-переходник для Nissan 14 pin к 16 pin OBD2 - этот переходник нужен при использовании современных диагностических сканеров с разъемов 16  pin OBD2. Вы сможете подключить стандартный автомобильный сканер OBD2 к диагностическим разъемам автомобилей Nissan имеющим разъем 14pin.

14 - контактный разъем для диагностики Nissan:
1 - RX-Data In - принимаемые ЭБУ данные;
2 - TX-Data Out - отправляемые ЭБУ данные;
4 - линия диагностики ABS;
6 - CHK - Check to ECCS;
7 - питание +12 В;
8 - масса;
9 - CLK - сигнал синхронизации.
16-контактный трапециевидный разъем OBD2:

1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Характеристика:

• Совместимость: для Nissan 14 pin к 16 pin OBD2
• Разъем:  14 pin к 16 pin OBD2
• Материал: Пластик
• Длина: 40 см

Комплект поставки:

• Кабель-переходник для Nissan 14 pin к 16 pin OBD2
