Двигатель с замкнутым контуром 12 Нм 86HSE12N и драйвером HBS86H Синий

Двигатель с замкнутым контуром 12 Нм 86HSE12N и драйвером HBS86H Синий

Двигатель с замкнутым контуром 12 Нм 86HSE12N и драйвером HBS86H - надёжное и мощное решение для ЧПУ, автоматизации, робототехники и других задач, где требуется высокая точность позиционирования и стабильная работа под нагрузкой.

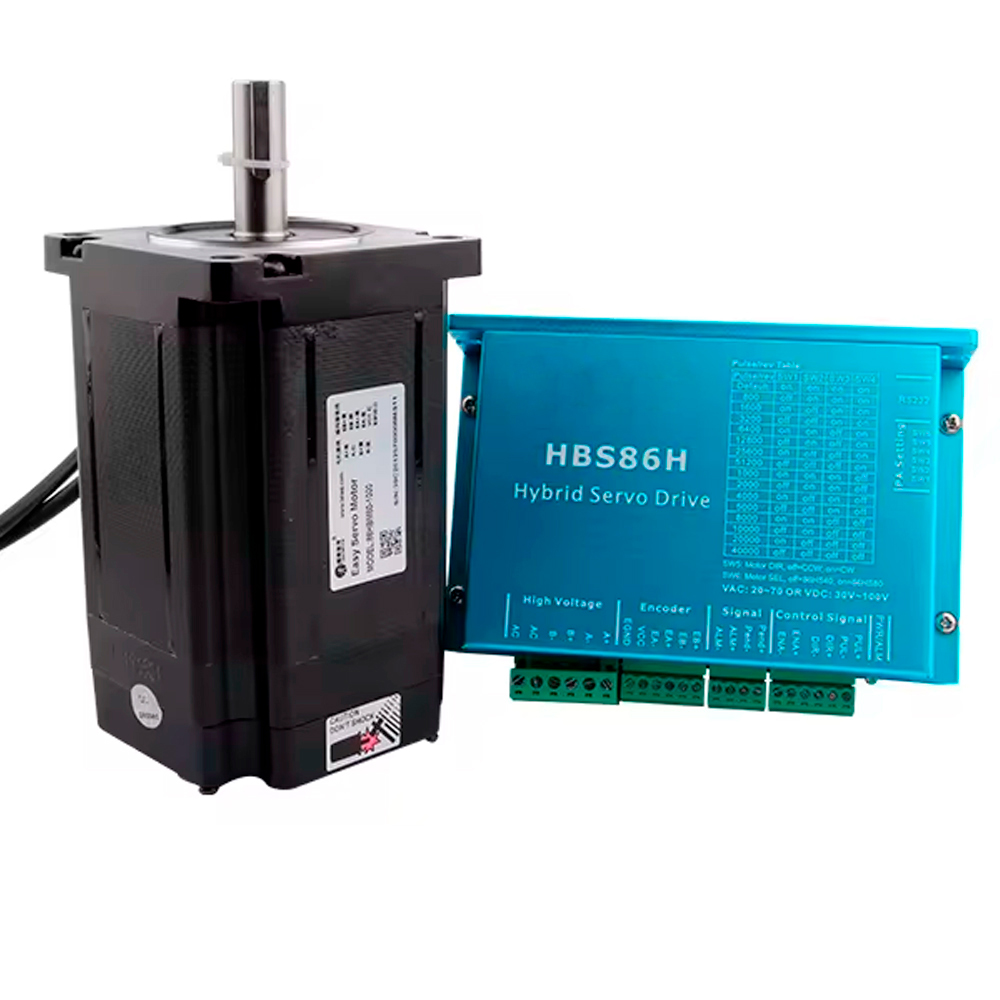

В комплект входит гибридный шаговый двигатель 86HSE12N с обратной связью (энкодером) и драйвер HBS86H, поддерживающий управление по замкнутому контуру. Такая связка обеспечивает исключительную точность, отсутствие потерь шагов, стабильность хода даже при переменной нагрузке, а также автоматическую коррекцию положения при отклонении.

Двигатель имеет момент удержания 12 Н·м, относится к форм-фактору NEMA 34 (86×86 мм), оснащён валом диаметром 14 мм с шпоночным пазом и встроенным энкодером с разрешением до 2500 импульсов/оборот. Максимальная скорость вращения — до 3000 об/мин, рабочий температурный диапазон — от -10°C до +50°C.

Драйвер HBS86H работает от напряжения 30–100 В DC или 20–70 В AC, поддерживает ток до 8.2 А, позволяет настраивать микрошаги до 51200 шагов/оборот и обеспечивает интерфейс управления STEP/DIR — совместим с большинством популярных ЧПУ-контроллеров (Mach3, LinuxCNC и др.). За счёт встроенной защиты от перегрева, перенапряжения и ошибок энкодера, драйвер гарантирует стабильную и безопасную работу.

Технические характеристики:

• Тип: шаговый двигатель с замкнутым контуром (closed-loop)

• Момент удержания: 12 Н·м

• Размер: NEMA 34 (86 × 86 мм)

• Длина двигателя: около 150 мм

• Диаметр вала: 14 мм

• Энкодер: встроенный, 1000–2500 имп/об (в зависимости от поставки)

• Максимальная скорость: до 3000 об/мин

• Изоляция: класс B

• Температура эксплуатации: от -10°C до +50°C

• Совместимость: с шаговыми двигателями 2-х фаз (NEMA 34 с энкодером)

• Питание: 20–70 В AC или 30–100 В DC

• Макс. ток фазы: до 8.2 А (регулируемый)

• Интерфейс управления: STEP/DIR (совместим с ЧПУ Mach3, LinuxCNC и др.)

• Разрешение микрошагов: до 51200 шагов/об

• Входы/выходы: оптоизолированные, для безопасной работы

• Функции защиты: перегрузка, перегрев, ошибка энкодера

• Обратная связь: поддержка энкодера (анализ положения, коррекция)

Комплект поставки:

• Шаговый двигатель 86HSE12N — 1 шт

• Драйвер HBS86H Hybrid Servo Drive — 1 шт

• Кабели подключения двигателя и энкодера — 1 шт
