Індикатор рівня стерео аудіо сигналу 12 рівнів

Індикатор рівня стерео аудіо сигналу 12 рівнів

Індикатор рівня стерео аудіо сигналу 12 рівнів - це набір, за допомогою якого Ви зможете самостійно здійснити збірку індикатора рівнів аудіо сигналу.

2-х канальний індикатор рівня аудіо сигналу підтримує режим автоматичного контролю посилення (AGC) для стабільної роботи на будь-якій гучності.

При натисканні кнопки близько 10 секунд відновлюються всі заводські настройки індикатора.

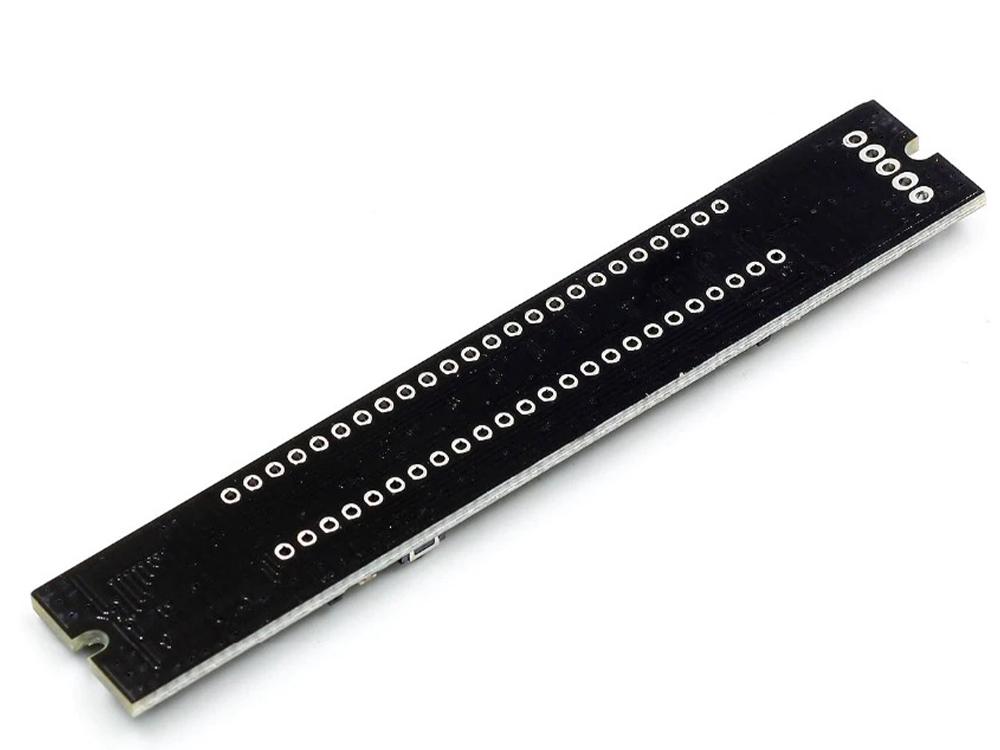

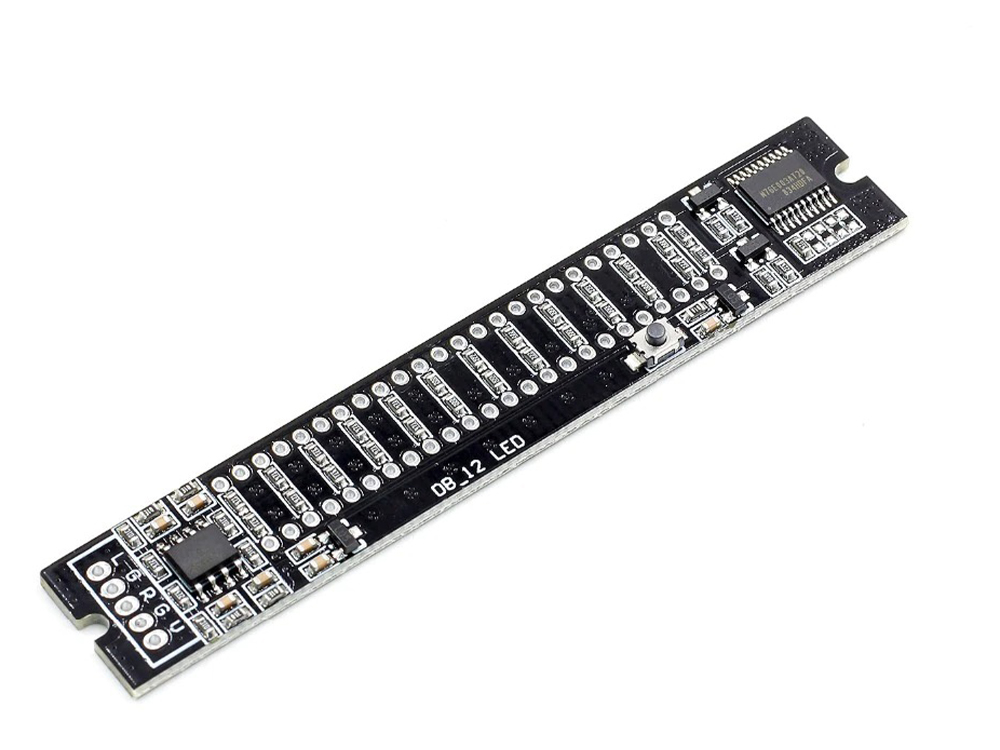

Всі SMD компоненти вже розпаяні на платі. Необхідно припаяти 2 індикатора, а також роз'єм для підключення кабелю.
Зібраний на основі мікроконтролера STM8S003F3 і популярного операційного підсилювача LM358. На платі знаходиться 2 стабілізатора напруги  L05 SOT-23.

Вхідна напруга 7-12В, 100 мА.

Розміри плати 8 см х 1,4 см.

Склад квітів світлодіодів індикатора:

1. Зелених - 7 шт.
2. Помаранчевих - 2 шт.
3. Червоних - 3 шт.

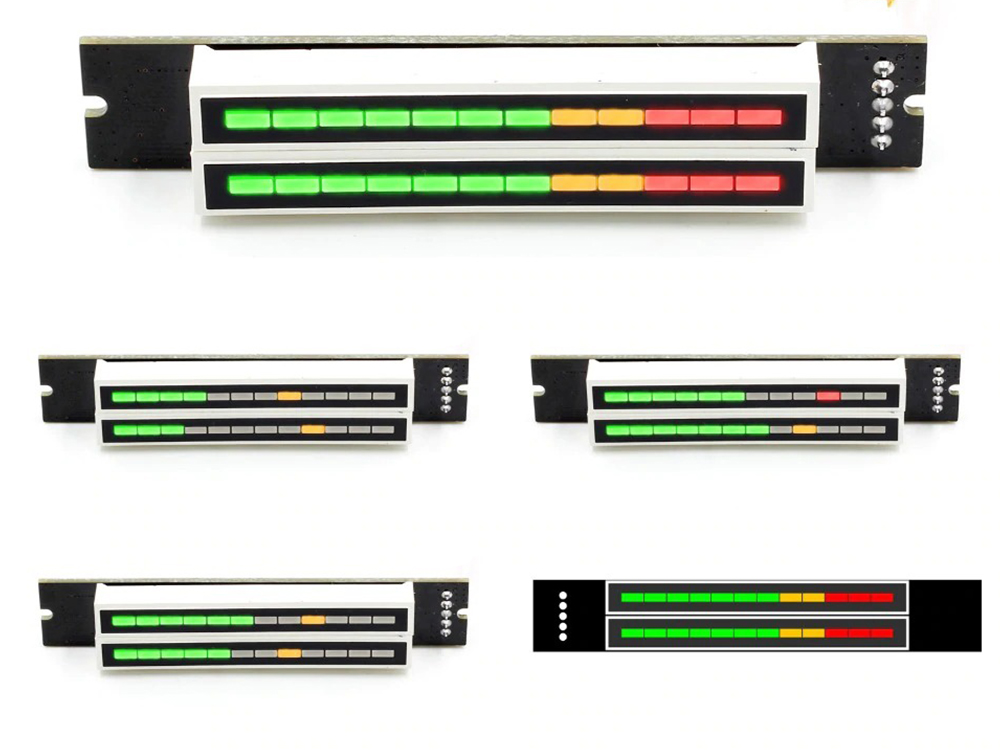

Ви зможете скористатися одним з 7 ефектів індикації, що включають відображення піків і утримання відображення сигналів.

характеристика:

• Напруга живлення: 7 - 12 В, 100 мА
• Розмір плати: 8 см х 1,4 см
• Кольори світлодіодів індикатора: зелених-7 шт, помаранчевих-2 шт, червоних-3 шт

Комплект поставки:

• Індикатор рівня стерео аудіо сигналу 12 рівнів
