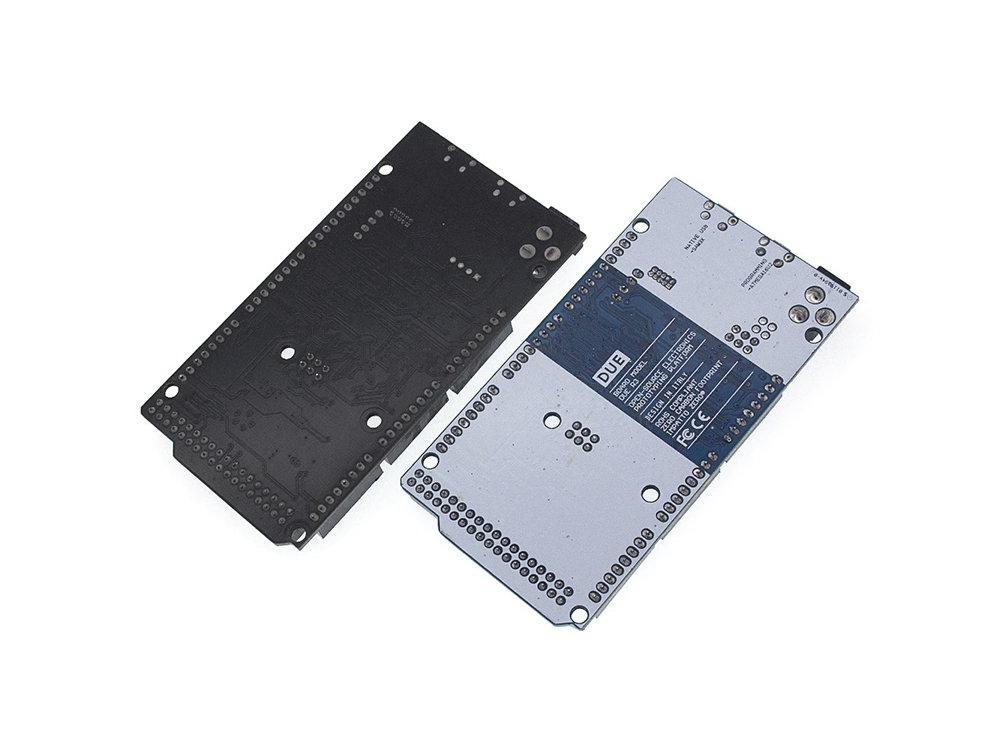

Arduino Due R3-CH340 ATMEGA16U2 ATSAM3X8E ARM c USB Синій

Arduino Due R3-CH340 ATMEGA16U2 ATSAM3X8E ARM c USB Синій

Arduino Due R3-CH340 ATMEGA16U2 ATSAM3X8E ARM  – це плата мікроконтролера на базі процесора Atmel SAM3X8E ARM Cortex-M3. Ця плата зібрана на основі 32-бітного мікроконтролера з ARM ядром. На ній є 54 цифрових вхід/виходу (з них 12 можна задіяти під виходи ШІМ), 12 аналогових входів, 4 UART (апаратних послідовних порту), генератор тактової частоти 84 МГц, зв'язок по USB з підтримкою OTG, 2 ЦАП (цифро-аналогових) перетворювача), 2 TWI, роз'єм живлення, роз'єм SPI, роз'єм JTAG, кнопка скидання та кнопка стирання.

Увага! На відміну від інших плат Arduino, Arduino Due працює від 3,3 В. Максимальна напруга, яка витримує вхід виходи становить 3,3 В. Подавши більш високу напругу, наприклад 5, на висновки Arduino Due, можна пошкодити плату.

Плата містить все, що потрібно для підтримки мікроконтролера. Щоб почати роботу з нею, досить просто підключити її до комп'ютера кабелем мікро-USB або подати живлення з AC/DC. Контролер сумісний з усіма платами розширення Arduino, що працюють від 3,3 В, та з цоколівкою Arduino 1.0.

Компанівка:

• TWI: Висновки SDA та SCL розташовані поруч із висновком AREF.
• Висновок IOREF дозволяє за допомогою правильної конфігурації адаптувати приєднану плату розширення до напруги, що видається Arduino. Завдяки цьому плати розширення можуть бути сумісні і з 3,3-вольтовими платами типу Due і з платами на базі AVR, що працюють від 5 В.
• Непідключені висновки зарезервовані для використання в майбутньому.

На Due встановлено 32-бітове ARM ядро, що перевершує за продуктивністю звичайні 8-бітові мікроконтролери. 32-бітне ядро, дозволяє виконувати операції з даними розміром 4 байти за 1 такт.

• частота процесора (CPU) 84 МГц.
• 96 КБ ОЗП.
• 512 КБ флеш-пам'яті для зберігання програм.
• контролер DMA.

Характеристики:

• Мікроконтролер: AT91SAM3X8E
• Робоча напруга: 3,3 В
• Цифрові Входи/Виходи: 54 (на 12 з яких реалізується вихід ШІМ)
• Аналогові входи: 12, 2 (ЦАП)
• Загальний вихідний постійний струм на всіх входах/виходах: 50мА
• Постійний струм через висновок 3,3 В: 800мА
• Постійний струм через висновок 5 В: 800мА
• Флеш-пам'ять: 512 КБ
• ОЗУ: 96 КБ (два банки: 64 КБ та 32 КБ)
• Тактова частота: 84 МГц
• Розміри: 0,16×5,3 см

Комплект поставки:

• Arduino Due R3-CH340 ATMEGA16U2 ATSAM3X8E ARM
